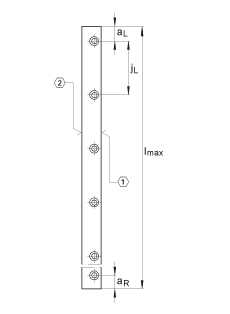

	INA 导轨 TKVD19
	用于直线球轴承单元和四列球引导系统

19 mm

19,5 mm

l_max

2000 mm

导轨的最大长度 L；在某些场合,根据标注可以提供相对长的导轨。

a_{L max}

53 mm

aL 和 aR 的尺寸根据导轨的长度确定

a_{L min}

7 mm

aL 和 aR 的尺寸根据导轨的长度确定

a_{R max}

53 mm

aL 和 aR 的尺寸根据导轨的长度确定

a_{R min}

7 mm

aL 和 aR 的尺寸根据导轨的长度确定

h₁

10,1 mm

j_B

8 mm

j_L

60 mm

K₁

ISO 4762-12.9 标准的螺丝
如果可能,固定螺丝应设有防松装置。

最大拧紧力矩:
M3 = 2.5 Nm
M4 = 3 Nm
M5 = 10 Nm
M6 = 10 Nm

m_S

2,66 kg/m

导轨的质量
