INA 滑块 RWU25-D-L-FE

直线循环滚柱轴承及导轨组件 RUE25-D 用的长滑块,脂润滑

INA 滑块 RWU25-D-L-FE, 直线循环滚柱轴承及导轨组件 RUE25-D 用的长滑块,脂润滑
INA 滑块 RWU25-D-L-FE, 直线循环滚柱轴承及导轨组件 RUE25-D 用的长滑块,脂润滑
INA 滑块 RWU25-D-L-FE, 直线循环滚柱轴承及导轨组件 RUE25-D 用的长滑块,脂润滑

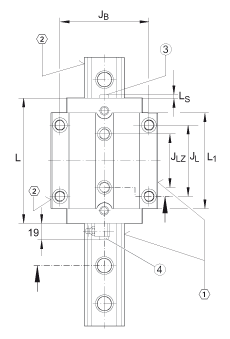

载荷方向
<

H 36  mm

B 70  mm

L 107  mm
  因为上部润滑孔的原因,滑块需要被覆盖的最小长度。

1)
  定位面
2)
  标记
3)
  螺旋塞最大 MA =2.5Nm
4)
  拧紧力矩最大为 MA = 2.5Nm
A1 23,5  mm

A3 7,5  mm

aL max 23  mm
  a L 和 a R 取决于导轨的长度 l max
aL min 20  mm
  a L 和 a R 取决于导轨的长度 l max
aR max 23  mm
  a L 和 a R 取决于导轨的长度 l max
aR min 20  mm
  a L 和 a R 取决于导轨的长度 l max
b 23  mm
  公差: -0,005 / -0,035
G2 M8
  根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩 [MA](Nm):
M6 = 10
M8 = 24
M10 = 41
M12 = 83
M14 = 140
M16 = 220
M20 = 470
H1 6,5  mm

H4 17,5  mm

H5 7,5  mm

h 22,3  mm

h1 11,8  mm
  公差: +/-0,5
JB 57  mm

JL 45  mm

JL5 23  mm
  周围结构上润滑孔的位置。
JLZ 40  mm

jL 30  mm

K1 M6
  根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩 [MA](Nm):
M6 = 17
M8 = 41
M12 = 140
M14 = 220
M16 = 340
M24 = 1100
K3 M6
  根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩 [MA](Nm):
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
K6 M6
  根据 DIN ISO 7984-8.8的螺钉

最大锁紧力矩 [MA](Nm):
M6 = 10
M8 = 24
M10 = 48
M12 = 83
M14 = 130
M16 = 220
L1 82,2  mm

LS 4  mm

lmax 1980  mm
  单根导轨的最大长度;更长的导轨可以分成几段供货,并且相应地标注。
根据合同约定,单根导轨最大长度可达到6米。
N2 3  mm
  周边结构润滑孔的最大直径。
N3 M6
  最大螺钉深度 6 mm
O 10x1,5  mm
  DIN 3771
T5 10  mm

T6 8,65  mm


mW 0,9  kg
  滑块的质量
mS 3,3  kg/m
  导轨的质量
C 33500  N
  基本额定动载荷
C0 82000  N
  基本额定静载荷
M0x 440  Nm
  绕 X 轴的额定静扭矩
M0y 1200  Nm
  绕 Y 轴的额定静扭矩
M0z 1080  Nm
  绕 Z 轴的额定静扭矩

  带脂润滑的循环滚子单元
