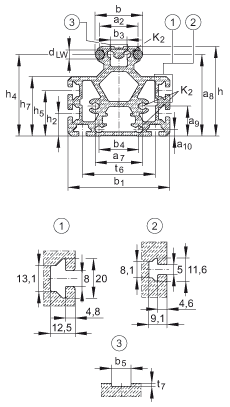

INA 导轨 LFS52-M
|
|
| 中空截面轮廓，带安装槽，带两根轨道轴；可提供耐腐蚀设计 |
|
|
|
|
h
|
98,6
mm
|
|
|
b
|
52
mm
|
|
|
lmax
|
8000
mm
|
| |
导轨的最大长度 L；更长的导轨可分成几段供货，并且相应地标注。 |
|
|
| |
|
a10
|
7,5
mm
|
|
|
a2
|
42
mm
|
|
|
a7
|
52
mm
|
|
|
a8
|
89,7
mm
|
|
|
a9
|
33
mm
|
|
|
b1
|
112
mm
|
|
|
b3
|
18
mm
|
| |
根据 DIN 931 (DIN EN ISO 4014)的螺栓, 需要用于导轨的特殊支撑垫圈，符合 DIN 933-8.8 (DIN EN ISO 4017)
LFS..-N 及 LFS52-NZZ
包括在供货中。 |
|
|
b4
|
44
mm
|
|
|
b5
|
10,2
mm
|
|
|
dLW
|
10
mm
|
|
|
ez
|
42,6
mm
|
|
|
h2
|
25
mm
|
|
|
h4
|
89,7
mm
|
|
|
h5
|
50
mm
|
|
|
h7
|
65,4
mm
|
|
|
K2
|
7,45
mm
|
| |
直径
非切削螺旋钻孔或螺旋切削螺栓的中心孔按 DIN 7513。 |
|
|
ly
|
3717250
mm^4
|
|
|
lz
|
3014470
mm^4
|
|
|
LFQ
|
3691
mm^2
|
|
|
t6
|
80
mm
|
|
|
t7
|
1,8
mm
|
|
|
Wy
|
66380
mm^3
|
|
|
Wz
|
55462
mm^3
|
|
|
| |
|
mS
|
11200
g/m
|
|
|
|
|
| |
订货型号：
- 具有耐腐蚀性能的导轨：LFS..-RB |
|
|
|
|
| |
对 LFS..-M, -N, -NZZ 的弹性模量：72,000 N/mm2 |
|
|
|
|
| |
导轨只能和可调游隙的滑块一起使用。如果要使用 SF 和 LFCL 滑块，请先和我们联系 |
|
|
|
|
