	INA 滑块 LFL32-SF
	开式滑块，标准设计，无游隙；可提供耐腐蚀设计

带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ 的 LFL

带 LFS..-M 的 LFL

带 LFS..-F, -FE 的 LFL

带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ, -M, -F, -FE 的 LFL

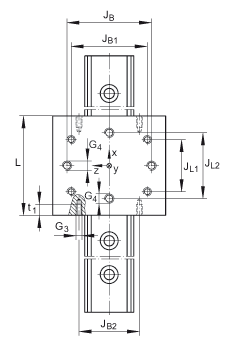

载荷方向

H₁

30 mm

80 mm

90 mm

A₄

7 mm

G₃

G₄

滑块和导轨的总高度：

H = 35.5 mm
对 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ

H = 25.5 mm
对 LFS..-F, -FE

H = 81.5 mm
对 LFS..-M

导轨 LFS..-M 只能和带可调游隙的滑块一起使用。
如果要使用 SF 和 LFKL滑块，请先和我们联系

H₂

20,5 mm

公差: +0,3

H₃

14 mm

J_B

59 mm

公差: +/-0,2

J_B1

54 mm

J_B2

56 mm

J_L1

60 mm

J_L2

70 mm

公差: +/-0,2

t₁

7 mm

m_W

400 g

滑块的质量

M_A

15 Nm

适用于标准设计。

对滚轮的螺栓,向心螺栓的锁紧力矩应达到 MA。

M_A

12 Nm

可采用耐腐蚀设计 "RB"。

对滚轮的螺栓,向心螺栓的锁紧力矩应达到 MA。

基本额定载荷不适用于 "-RB" 设计。

C_y

4100 N

y 方向的基本额定动载荷

C_0y

2400 N

y 方向的基本额定静载荷

C_z

6600 N

z 方向的基本额定动载荷

C_0z

4200 N

z 方向的基本额定静载荷

M_0x

30 Nm

绕 X 轴的额定静扭矩

M_0y

130 Nm

绕 Y 轴的额定静扭矩

M_0z

70 Nm

绕 Z 轴的额定静扭矩

订货型号：

- 耐腐蚀设计:
滑块：LFCL..-RB
导轨：LFS..-RB
滚轮:LFR..-2RSR-RB

- 不带孔的导轨：
LFS..-OL

LFR50/8-6-2Z

使用的滚轮
轴的直径：6 mm

对于替换零件的订货，请和我们联系。

LFS32

基于此导轨的基本额定载荷和额定扭矩的计算

INA 滑块 LFL32-SF
