INA 滑块 LFCL86

中空滑块,无游隙;可提供耐腐蚀设计

INA 滑块 LFCL86, 中空滑块,无游隙;可提供耐腐蚀设计
带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ 的 LFCL
INA 滑块 LFCL86, 中空滑块,无游隙;可提供耐腐蚀设计
带 LFS..-M 的 LFCL
INA 滑块 LFCL86, 中空滑块,无游隙;可提供耐腐蚀设计
带 LFS..-F 的 LFCL
INA 滑块 LFCL86, 中空滑块,无游隙;可提供耐腐蚀设计
带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ, -M, -F 的LFCL
INA 滑块 LFCL86, 中空滑块,无游隙;可提供耐腐蚀设计

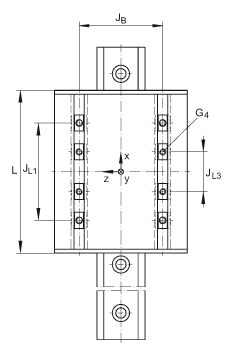

载荷方向

H1 48,4  mm

B 190  mm

L 235  mm


1)
  螺纹孔为 M3 的螺旋槽
G4 M10
  最大螺丝深度

M6 = 10 mm
M8 = 12 mm
M10 = 14 mm
H
  滑块和导轨的总高度:

H = 59 mm
对 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ
H2 33,9  mm
  公差: +0,3
H3 23,4  mm

JB 124  mm

JB1 124  mm

JB2 151,5  mm

JL1 155  mm

JL3 max 119  mm

JL3 min 18  mm


mW 2200  g
  滑块的质量

  基本额定载荷不适用于 "-RB" 设计。
Cy 17800  N
  y 方向的基本额定动载荷
C0y 8850  N
  y 方向的基本额定静载荷
Cz 28400  N
  z 方向的基本额定动载荷
C0z 15500  N
  z 方向的基本额定静载荷
Mx 680  Nm
  绕 X 轴的额定动扭矩
M0x 335  Nm
  绕 X 轴的额定静扭矩
My 2200  Nm
  绕 Y 轴的额定动扭矩
M0y 1190  Nm
  绕 Y 轴的额定静扭矩
Mz 1380  Nm
  绕 Z 轴的额定动扭矩
M0z 680  Nm
  绕 Z 轴的额定静扭矩

  订货型号:

- 耐腐蚀设计:
滑块:LFCL..-RB
导轨:LFS..-RB
滚轮:LFR..-2RSR-RB

- 不带孔的导轨:
LFS..-OL

  在滑块中心额外的 T 型槽

  中孔截面的设计取决于尺寸。
  LFR5301-10-2Z
  使用的滚轮
轴的直径:10 mm

对于替换零件的订货,请和我们联系。
  LFS86
  基于此导轨的基本额定载荷和额定扭矩的计算
