INA 滑块 KWVE20-W

配合直线循环球轴承及导轨组件的滑块

INA 滑块 KWVE20-W, 配合直线循环球轴承及导轨组件的滑块
INA 滑块 KWVE20-W, 配合直线循环球轴承及导轨组件的滑块
INA 滑块 KWVE20-W, 配合直线循环球轴承及导轨组件的滑块

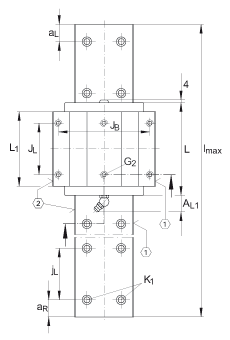

载荷方向

H 27  mm

B 80  mm

L 69,8  mm


1)
  定位面
2)
  标记
3)
  根据 DIN 71 412-B M5 标准, 带锥头的润滑嘴被松散提供
A1 19  mm

A2 5  mm

A3 5  mm

AL1 19  mm

a5 9  mm

aL max 53  mm
  a L 和 a R 取决于导轨的长度 l max
aL min 20  mm
  a L 和 a R 取决于导轨的长度 l max
aR max 53  mm
  a L 和 a R 取决于导轨的长度 l max
aR min 20  mm
  a L 和 a R 取决于导轨的长度 l max
b 42  mm
  公差: -0,005 / -0,03
G2 M6
  根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩（Nm）：
M5 = 5.8
M6 = 10
M8 = 24
M10 = 41
M12 = 83
M14 = 140

如有可能，应有螺钉防松措施。
H1 4,6  mm

H4 10,6  mm

H5 5  mm

h 17  mm

h1 10  mm

JB 70  mm

JL 40  mm

jB 24  mm

jL 60  mm

K1 M4
  根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340

如有可能，应有螺钉防松措施。
K3 M5
  根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340

如有可能，应有螺钉防松措施。
K6 M5
  根据 DIN 7984-8.8 标准的螺钉

最大锁紧力矩（Nm）：
M4 = 2
M5 = 4
M8 = 12

如有可能，应有螺钉防松措施。
L1 50,4  mm

lmax 1980  mm
  单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。
根据合同约定，单根导轨最大长度可达到6米。
T5 10  mm

T6 6  mm
  对于从上面安装：
最大中间螺纹孔的螺纹深度
T6 + 2.5 mm

mW 0,5  kg
  滑块的质量
mS 5  kg/m
  导轨的质量

  根据 DIN 636,基本额定载荷的计算，
基本额定动载荷基于实践经验。
C 13100  N
  基本额定动载荷
C0 27000  N
  基本额定静载荷
M0x 687  Nm
  绕 X 轴的额定静扭矩
M0y 240  Nm
  绕 Y 轴的额定静扭矩
M0z 240  Nm
  绕 Z 轴的额定静扭矩
