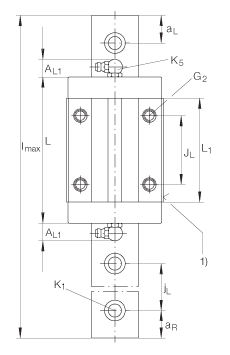

INA 滑块 KWE35-H
|
|
| 两排直线循环球轴承及导轨组件用的高窄滑块 |
|
|
|
|
H
|
55
mm
|
|
|
B
|
70
mm
|
|
|
L
|
106,1
mm
|
|
|
| |
|
1)
|
|
|
|
2)
|
|
|
|
A1
|
18
mm
|
|
|
A2
|
10
mm
|
|
|
A3
|
23
mm
|
|
|
AL1
|
14
mm
|
|
|
aL max
|
71
mm
|
|
|
aL min
|
20
mm
|
|
|
aR max
|
71
mm
|
|
|
aR min
|
20
mm
|
|
|
b
|
34
mm
|
|
|
G2
|
M8
|
| |
根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M4 = 5
M5 = 10
M6 = 17
M8 = 41
如果有调节螺钉，应有螺钉防松措施。 |
|
|
H1
|
8
mm
|
|
|
H5
|
6,5
mm
|
|
|
h
|
23
mm
|
|
|
h1
|
12
mm
|
|
|
JB
|
50
mm
|
|
|
JL
|
50
mm
|
|
|
jL
|
80
mm
|
|
|
K1
|
M8
|
| |
根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，应有螺钉防松措施。 |
|
|
K5
|
NIP-KE-M6
|
|
|
L1
|
75,4
mm
|
|
|
lmax
|
2960
mm
|
| |
单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。
根据合同约定，单根导轨最大长度可达到6米。 |
|
|
T5
|
12
mm
|
|
|
| |
|
mW
|
1,46
kg
|
|
|
mS
|
5,6
kg/m
|
|
|
C
|
28000
N
|
|
|
C0
|
37000
N
|
|
|
M0x
|
658
Nm
|
|
|
M0y
|
450
Nm
|
|
|
M0z
|
450
Nm
|
|
|
|
|
