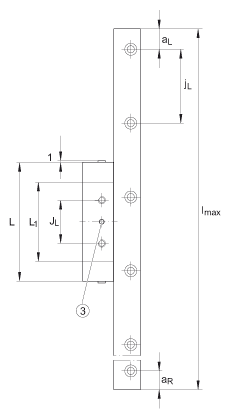

INA 直线循环滚轴承单元 KUVS42
|
|
| 用于一侧带轨道的导轨的直线循环球轴承单元 |
|
|
|
|
|
| |
|
1)
|
|
|
|
2)
|
|
|
|
3)
|
|
|
|
A1
|
16,5
mm
|
|
|
A2
|
10
mm
|
|
|
A3
|
7,3
mm
|
|
|
aL max
|
53
mm
|
|
|
aL min
|
20
mm
|
|
|
aR max
|
53
mm
|
|
|
aR min
|
20
mm
|
|
|
B1
|
16,2
mm
|
|
|
b
|
13,5
mm
|
|
|
G2
|
M4
|
| |
根据 DIN ISO 4762-12.9的螺钉
如有可能，应有螺钉防松措施。
最大锁紧力矩：
M3 = 1.5 Nm
M4 = 3 Nm
M6 = 10 Nm |
|
|
H1
|
1,5
mm
|
|
|
H2
|
13,5
mm
|
|
|
h
|
14
mm
|
|
|
h1
|
7,1
mm
|
|
|
JL
|
20
mm
|
|
|
jB
|
6
mm
|
|
|
jL
|
60
mm
|
|
|
K1
|
M3
|
| |
根据 DIN ISO 4762-12.9的螺钉
如有可能，应有螺钉防松措施。
最大锁紧力矩：
M3 = 2.5 Nm
M4 = 3 Nm
M5 = 10 Nm
M6 = 10 Nm |
|
|
K3
|
M3
|
| |
根据 DIN ISO 4762-12.9的螺钉
如有可能，应有螺钉防松措施。
最大锁紧力矩：
M3 = 2.5 Nm
M5 = 10 Nm |
|
|
L1
|
48,5
mm
|
|
|
lmax
|
1500
mm
|
| |
导轨的最大长度 L；更长的导轨可分成几段供货，并且相应地标注。 |
|
|
| |
|
mFS
|
0,085
kg
|
|
|
mS
|
1,45
kg/m
|
|
|
|
|
| |
基本额定载荷，额定扭矩：
实际的承载能力受导引部件和周边结构连接的影响。 |
|
|
C
|
6750
N
|
|
|
C0
|
13000
N
|
|
|
|
|
