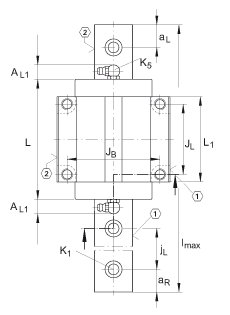

INA 球单轨引导系统 KUE30
|
|
| 标准滑块，两排；可提供耐腐蚀设计 |
|
|
|
|
H
|
42
mm
|
|
|
B
|
90
mm
|
|
|
L
|
92,9
mm
|
|
|
| |
|
1)
|
|
|
|
2)
|
|
|
|
A1
|
31
mm
|
|
|
A2
|
9
mm
|
|
|
A3
|
13
mm
|
|
|
AL1
|
14
mm
|
|
|
aL max
|
71
mm
|
|
|
aL min
|
20
mm
|
|
|
aR max
|
71
mm
|
|
|
aR min
|
20
mm
|
|
|
b
|
28
mm
|
|
|
G2
|
M10
|
| |
根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M5 = 5.8
M6 = 10
M8 = 24
M10 = 41
M12 = 83
M14 = 140
如有可能，应有螺钉防松措施。 |
|
|
H1
|
7
mm
|
|
|
H4
|
14,6
mm
|
|
|
H5
|
6
mm
|
|
|
h
|
21,5
mm
|
|
|
h1
|
10,5
mm
|
|
|
JB
|
72
mm
|
|
|
JL
|
52
mm
|
|
|
jL
|
80
mm
|
|
|
K1
|
M8
|
| |
根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，应有螺钉防松措施。 |
|
|
K3
|
M8
|
| |
根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，应有螺钉防松措施。 |
|
|
K5
|
NIP-KE-M6
|
|
|
L1
|
65,7
mm
|
|
|
lmax
|
2000
mm
|
| |
单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。
根据合同约定，单根导轨最大长度可达到6米。 |
|
|
T5
|
10
mm
|
|
|
| |
|
mW
|
1,2
kg
|
|
|
mS
|
4,2
kg/m
|
|
|
C
|
22500
N
|
|
|
C0
|
29700
N
|
|
|
M0x
|
437
Nm
|
|
|
M0y
|
335
Nm
|
|
|
M0z
|
335
Nm
|
|
|
|
|
